飞切自动化系统
系统简介
“精准切断 ，品质跃升 ”钢管飞切自动化系统 ，以光栅纠偏技术为核心 ，搭配等离子高速飞切机构 ，在钢管动态输送中完成精准切断 ，切面平整度显著优于行业标准 ，彻底消除传统切割的切偏无法对齐问题 ，为后续平头 、倒棱 、焊接与装配奠定坚实基础 ，助力客户实现从“ 制造 ”到“智造”的跨越。
价值评估
- 技术革新价值：解决了传统切管的精度误差问题，提高了切割质量和精度。
- 生产效率提升：飞切系统与钢管输送同步运行，动态作业大大提高了生产效率，提高了切面的平整度，降低了废品率。
产品特点
- 技术革新价值：解决了传统切管的精度误差问题，提高了切割质量和精度。
- 生产效率提升：飞切系统与钢管输送同步运行，动态作业大大提高了生产效率，提高了切面的平整度，降低了废品率。
系统组成
| 序号 | 总项 | 名称 | 包含内容 |
|---|---|---|---|
| 1 | 自动飞切系统 | 飞切检测仪 | 线性激光器 |
| 1 | 飞切检测仪 | 工业相机 | |
| 2 | 总控柜 | 显示屏（含软件） | |
| 3 | 总控柜 | 驱动器 | |
| 5 | 外围电路 | 相关电路接口按钮 | |
| 6 | 线缆 | 控制线缆 | |
| 7 | 滑台 | 86 步进电机 |
安装结构
钢管自动飞切系统的安装结构为：

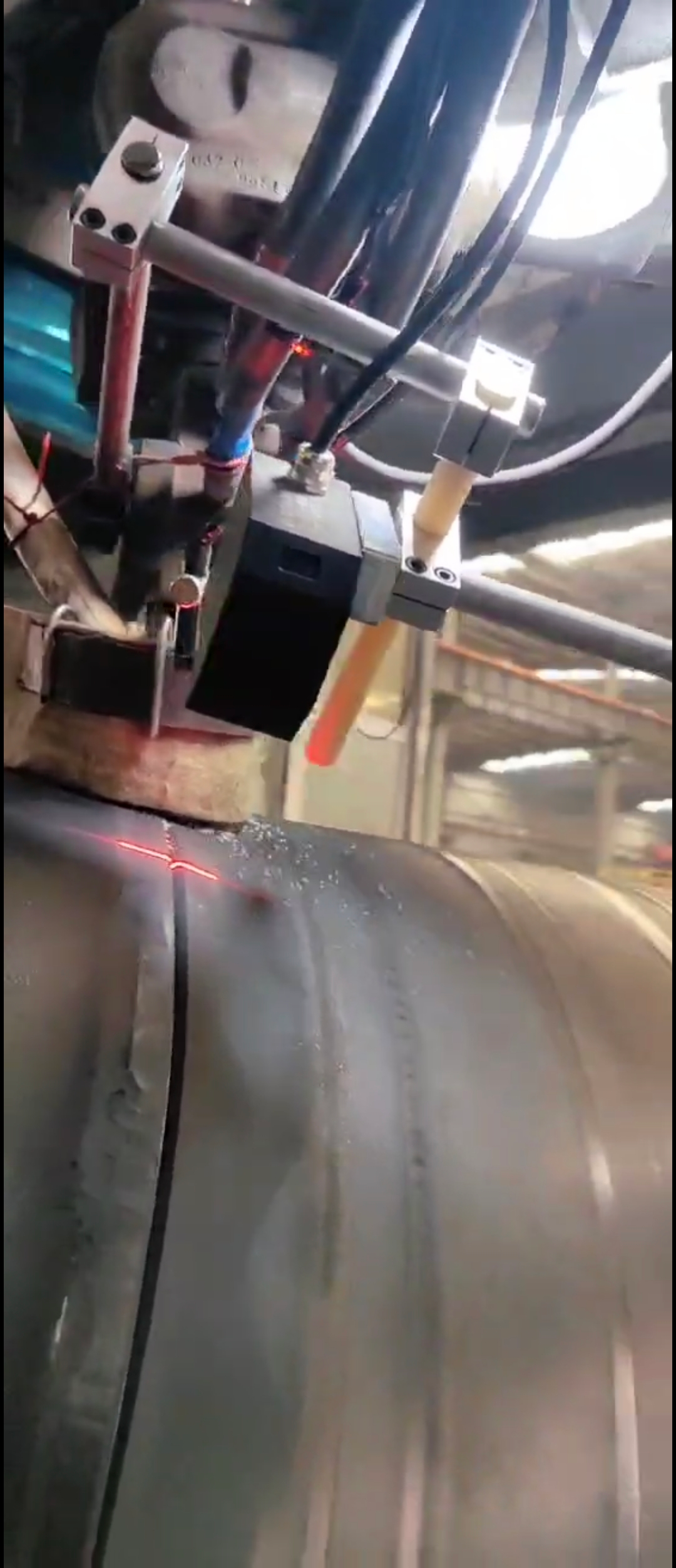

●同步移动系统搭建：将切枪、激光传感器及相机集成安装于下端滑台，确保三者机械连接性，实现同步位移，保障检测与切割路径的一致性。
●切枪对位调节：将切枪装配至上端滑台，通过手动微调滑台调整切枪位置，使切割轴线与激光定位线精准重合，完成光路校准。
服务流程
1
业务咨询
2
现场测绘
3
方案确认
4
合同签订
8
售后服务
7
培训、验收
6
安装、调试
5
生产发货
规格参数
| 钢管适用范围 | 219mm 至 4200mm |
| 测量精度 | 切面平整度误差小于 2mm |
| 测量速度 | 0-3m/min |
| 工作环境 | -20 ℃ -70 ℃, ●环境湿度： 20%-90% |
| 环境湿度 | 20% ~ 90% |
