管径在线测量系统
系统简介
钢管在线管径测量系统是一种高效 、精确的在线检测设备 ，它专为钢管的生产过程设计，能够实现对外径尺寸的实时监测与控制 。该系统通过集成先进的传感器 、数据处理与分析技术，以及远程监控与预警功能，为钢管生产企业提供了全方位、智能化的测量解决方案。
价值评估
- 降低生产成本：减少废品率和材料浪费，降低生产成本。
- 优化生产流程：根据实时数据，动态调整生产参数，优化生产流程，提高生产效率。
- 增强客户信任：提供高质量的钢管产品，增强客户信任，提升市场竞争力。
产品特点
- 高精度测量：采用先进的传感器技术和数据算法，实现处理高精度的外径测量，满足生产过程中的严格质量控制要求。
- 实时监测：系统能够实时监测钢管的外径数据，及时发现生产过程中的质量问题，降低废品率。
- 智能化管理：集成远程监控与预警功能，实现生产过程的智能化管理，提高生产效率。
系统组成
| 序号 | 总项 | 名称 | 包含内容 |
|---|---|---|---|
| 1 | 螺旋钢管管径测量系统 | 管径测量仪 | 激光传感器 |
| 2 | 总控柜 | 总控制器 | |
| 3 | 扩展模块 | ||
| 4 | 显示屏（含软件） | ||
| 5 | 外围电路 | 相关电路接口按钮 | |
| 6 | 线缆 | 控制线缆 | |
| 7 | 机械 | 转接件 |

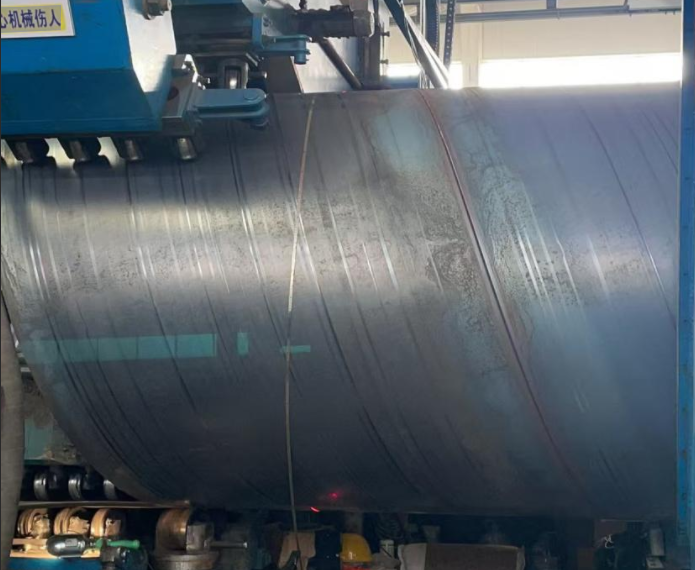

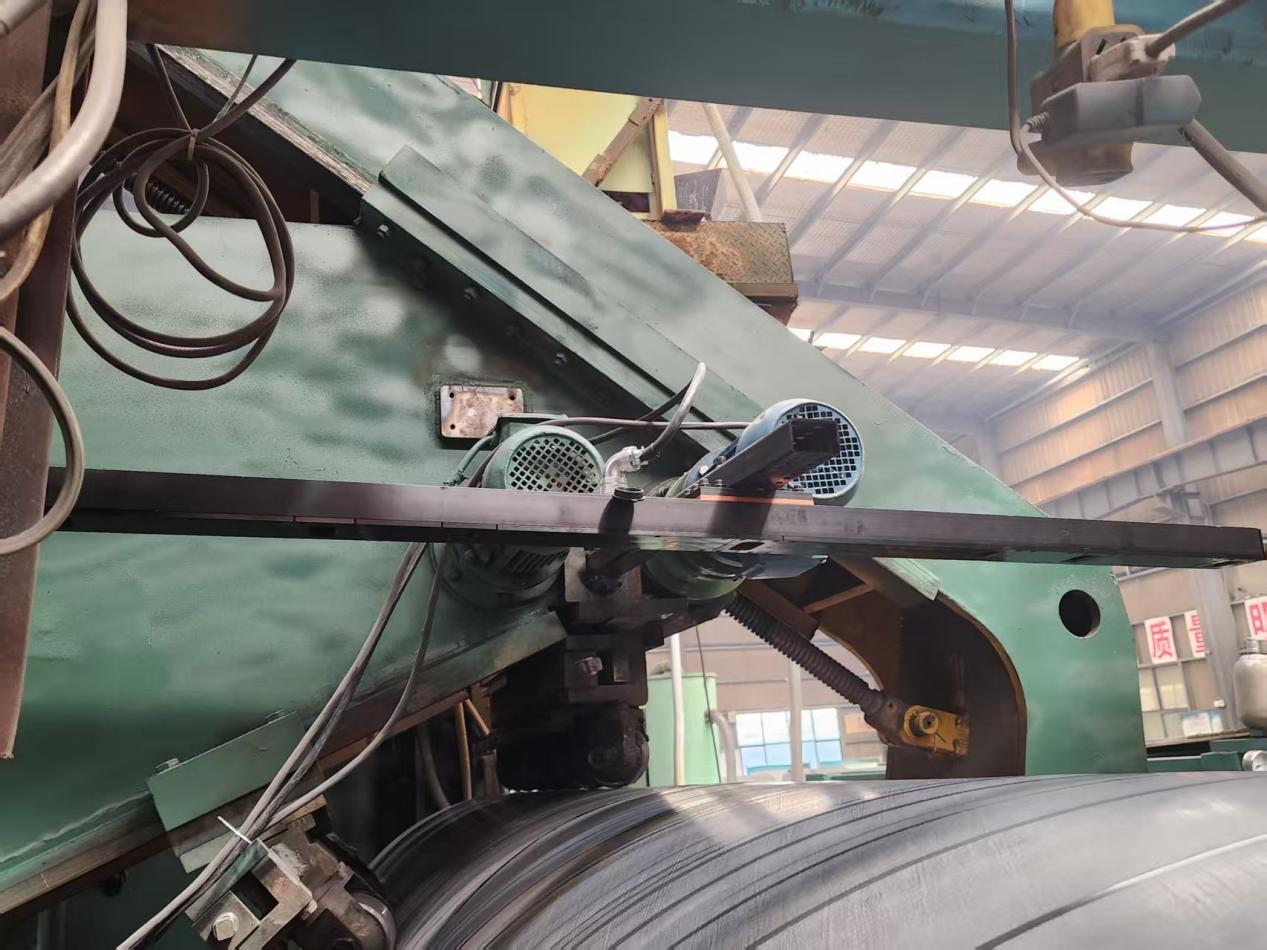

安装结构
钢管在线管径测量系统的安装结构通常包括：
1、测量仪安装方式为上下对射安装。
2、上下测量仪安装位置是距离钢管分别为250mm，左右距离以测量仪的中心点为基准，在钢管的中心位置即可。
3、上下测量仪尽量处于同一轴线上，也就是上下尽量对齐。
4、下方测量仪固定方式为可拆卸，换型时可以把下方测量仪拆下来，等调型完成后在安装回即可。
服务流程
1
业务咨询
2
现场测绘
3
方案确认
4
合同签订
8
售后服务
7
培训、验收
6
安装、调试
5
生产发货
规格参数
| 测量范围 | 根据实际需求定制，常见范围为 219mm 至4200mm（外径约 219 毫米至4200 毫米） |
| 测量精度 | 直径测了精度≤ 1mm ，周长测量精度≤ 3mm |
| 测量速度 | 0-3m/min |
| 工作环境 | -20℃ ~ 70℃，环境湿度20%~90% |
