矫平机钢板纠偏系统
系统简介
矫平机钢板纠偏系统通过实时精准测量钢板宽度及位置数据，动态调控开卷机位置，实现钢板中心位置毫米级校正，告别人工调校误差 。我们以数据驱动生产，通过实时传输与电机联动，将矫平机钢板纠偏精度提升至行业领先水平，为您的管道质量保驾护航。
价值评估
- 精度与效率：矫平机钢板纠偏系统通过精确的测量和控制，确保螺旋钢管在矫平过程中的对中精度。利用传感器图像采集、测量技术，能够实时分析数据，确保左、右板边到中心线的距离精确可控。

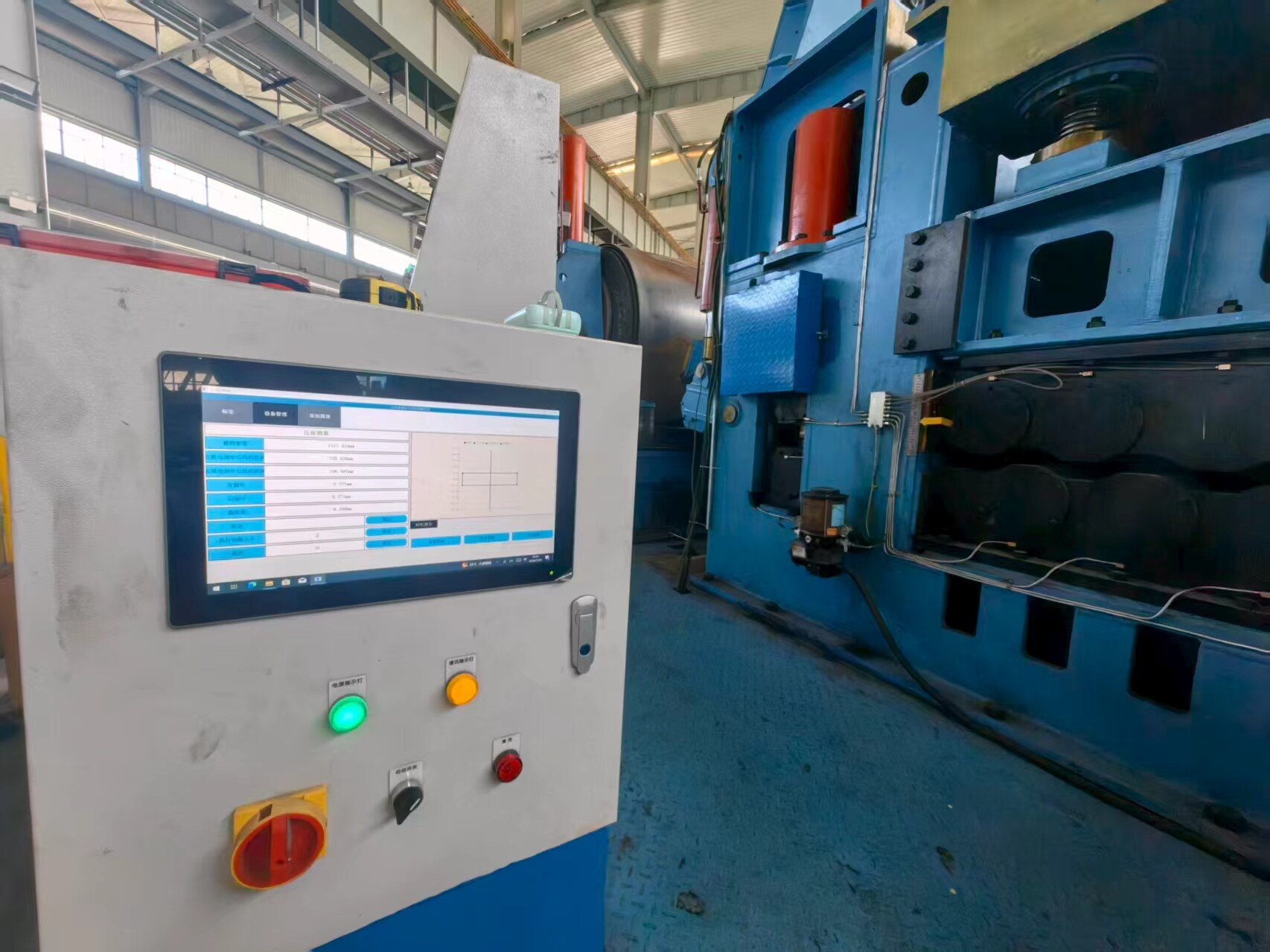

- 操作便捷性：界面设计直观，操作人员可以方便地设置和调整参数，通过简单的操作，即可实现数据的实时监控和调整，提升了用户体验。
- 数据可视化：提供了图表和图像显示功能，能够直观地展示测量结果和变化趋势。这种数据可视化手段不仅有助于操作人员及时发现问题，还为后续的数据分析和优化提供了有力支持。
- 自动化与智能化：矫平机钢板纠偏系统能够实现生产过程的自动化控制。通过与开卷机的联动，系统可以自动调整矫平机的运行状态，确保生产过程的连续性和稳定性。
产品特点
- 高精度测量：采用先进的传感器图像采集技术和数据算法，实现高精度纠偏，满足生产过程中的严格质量控制要求。
- 实时监测：系统能够实时监测跑板数据，及时发现和处理生产过程中送料不稳定情况，提高出管顺畅性。
- 智能化管理：集成远程监控与预警功能，实现生产过程的智能化管理，提高生产效率。
系统组成
| 序号 | 总项 | 名称 | 包含内容 |
|---|---|---|---|
| 1 | 矫平机钢板纠偏系统 | 纠偏测量仪 | 激光传感器 |
| 2 | 总控柜 | 总控制器 | |
| 3 | 显示屏（含软件） | ||
| 4 | 外围电路 | 相关电路接口按钮 | |
| 5 | 线缆 | 控制线缆 | |
| 6 | 机械 | 转接件 |

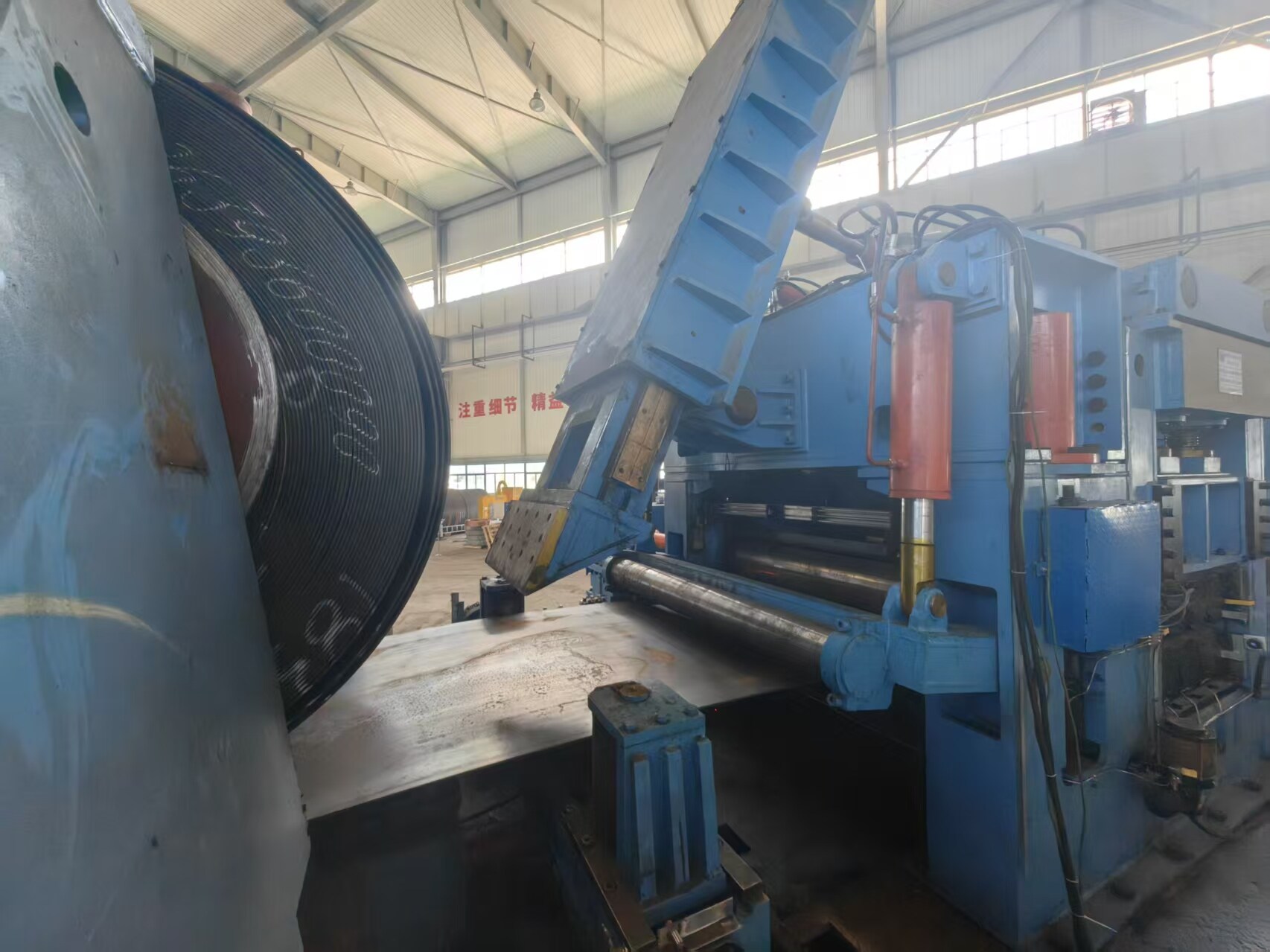

安装结构

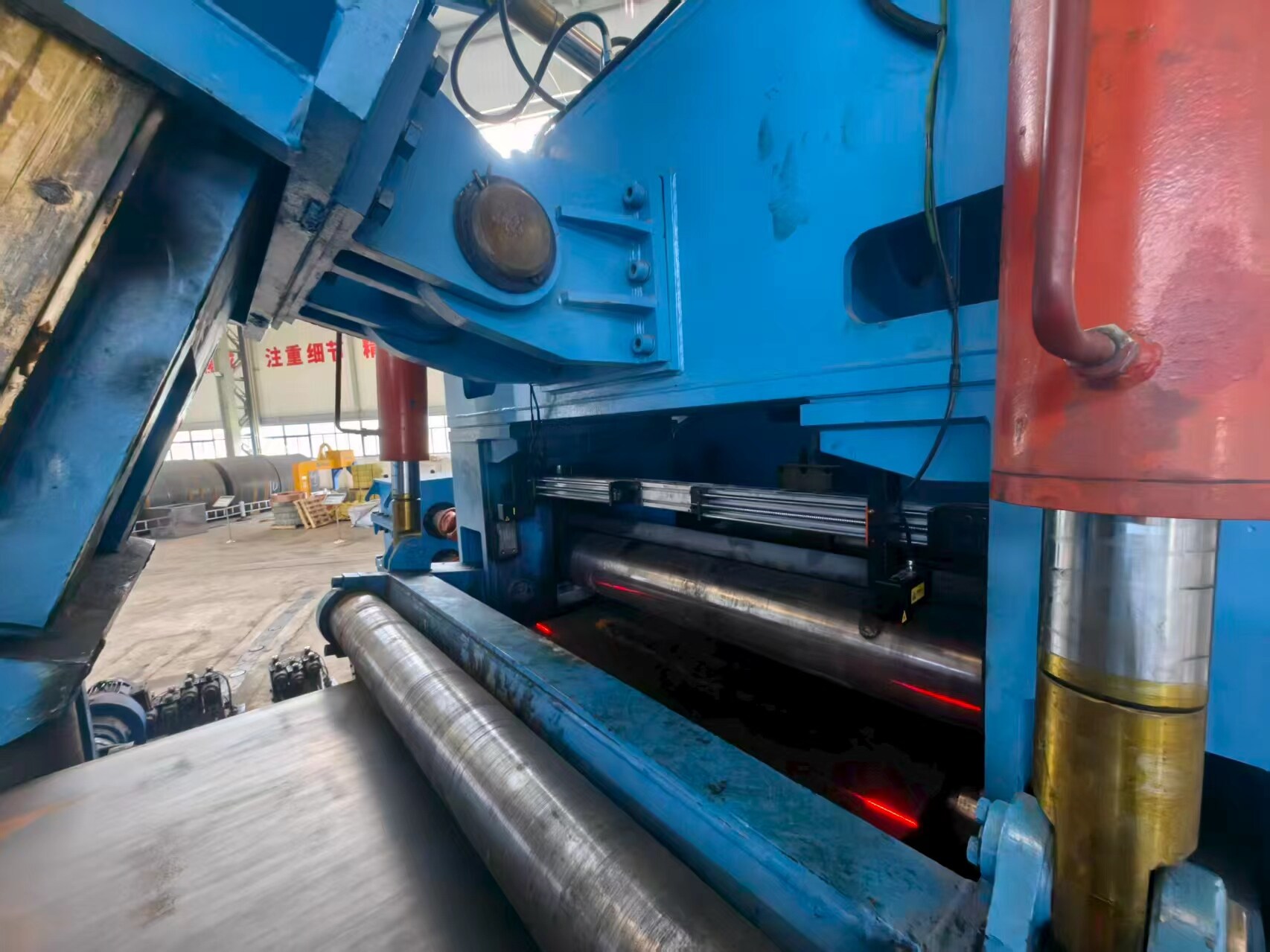

1. 固定安装：纠偏仪采取固定安装方式，安装在矫平机前端出，确保检测位置稳定。
2. 随动支撑架：随动式支撑架可根据钢板宽度规格调整，以适应不同板宽测量仪的测量位置。
3. 测量仪安装：3D 测量仪安装在随动支撑架上，到板面的距离高度为300mm，确保测量精度和稳定性。
服务流程
1
业务咨询
2
现场测绘
3
方案确认
4
合同签订
8
售后服务
7
培训、验收
6
安装、调试
5
生产发货
规格参数
| 测量范围 | 根据实际需求定制，适用所有板宽 |
| 测量精度 | 板边左右偏中距离±0.5mm |
| 测量速度 | 0-3m/min |
| 工作环境 | -20℃~70℃,环境湿度：20%~90% |
