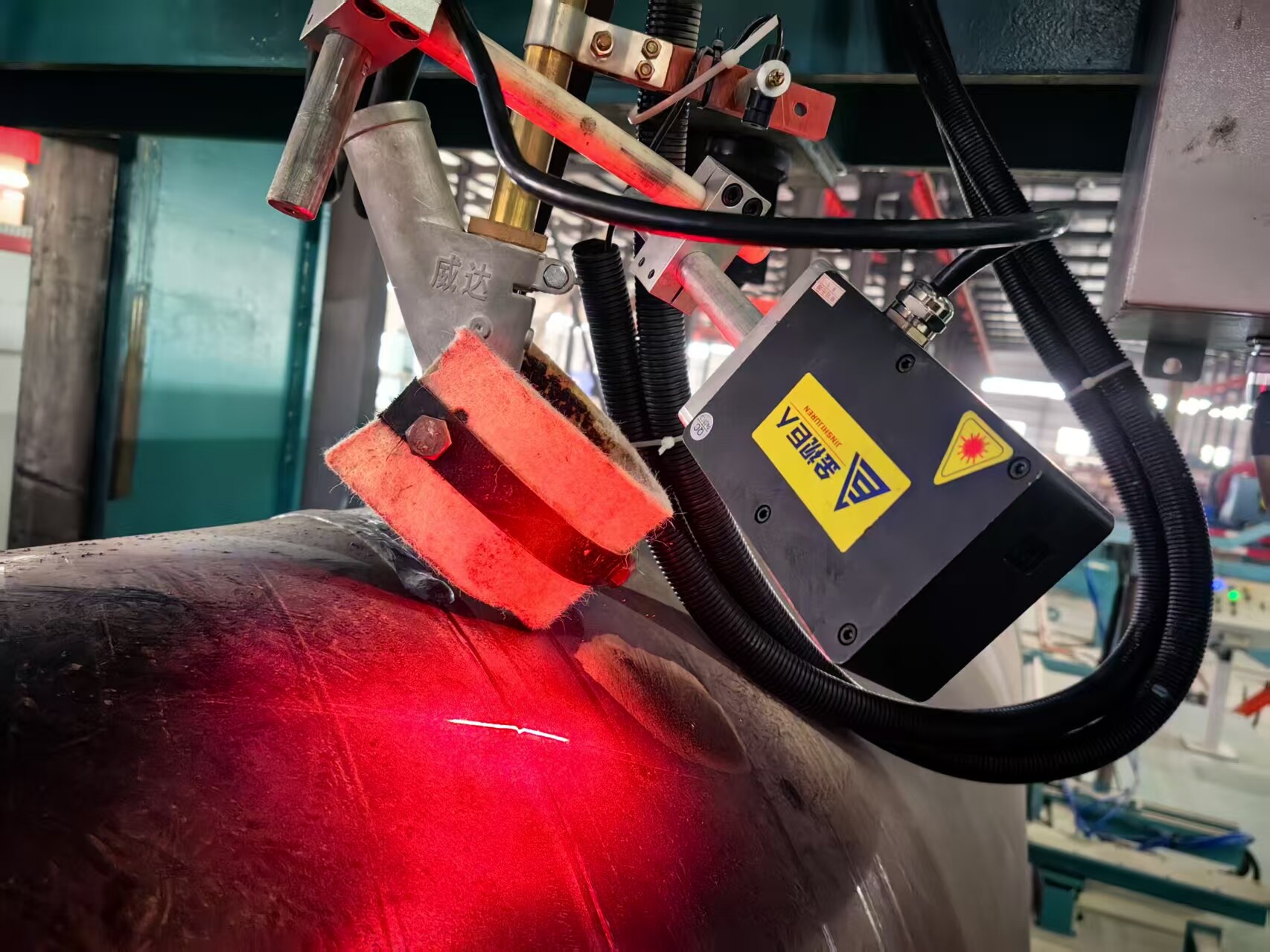

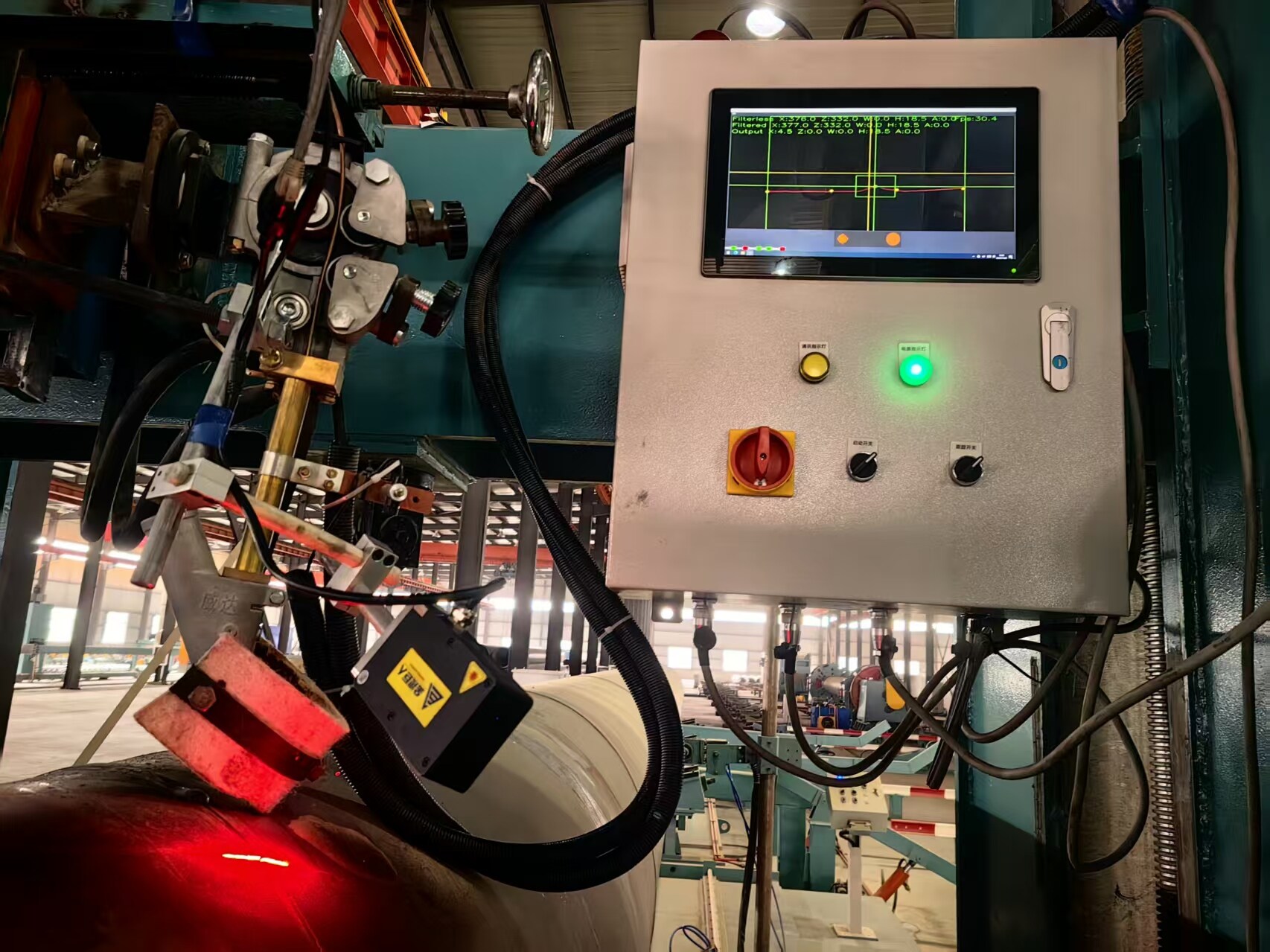

内外焊跟踪系统
系统简介
螺旋钢管焊缝跟踪系统是专门为螺旋钢管焊接生产设计的智能化辅助系统。它能够在焊接过程中精准地对焊缝进行定位和跟踪，有效保证焊缝质量，提高生产效率和产品合格率，是螺旋钢管生产行业的得力助手。
价值评估
- 提升质量：显著降低焊缝缺陷率，提高钢管的整体质量和安全性。
- 省工增效：减少人工调整和焊接中断次数，提高生产效率，降低生产成本。
- 延长设备寿命：合理的焊接路径控制减少了焊接设备的异常磨损。
- 必要生产设备：GB/T9711、API-5L 等高标准钢管生产的必要生产设备。
适用范围
| 名称 | 外焊自动跟踪 | 内焊自动跟踪（内跟） | 内焊自动跟踪（外跟） |
|---|---|---|---|
| 管径 | 219 - 4200mm | 820-4200mm | 219 - 4200mm |
| 材质 | Q235; Q345; API SPEC 5L A B; X42—X80。 | Q235; Q345; API SPEC 5L A B; X42—X80。 | Q235; Q345; API SPEC 5L A B; X42—X80。 |
| 板厚 | 3 - 32mm | 3 - 32mm | 3 - 32mm |
| 焊速 | 0.3 m/min; | 0.3 m/min; | 0.3 m/min; |
| 坡口 | U 型、V 型、半 V 型 | U 型、V 型、半 V 型 | U 型、V 型、半 V 型 |
| 精度 | ±0.2mm | ±0.2mm | ±0.2mm |
| 环境 | -20℃ ~ 70℃, 环境湿度: 20%~90%。 | -20℃ ~ 70℃, 环境湿度: 20%~90%。 | -20℃ ~ 70℃, 环境湿度: 20%~90%。 |
产品特点
- 精准跟踪：精确识别焊缝位置，确保焊接路径准确无误，避免焊缝偏差
- 智能适应：能自动适应不同管径、壁厚和焊接速度的螺旋钢管，无需频繁调整
- 抗干扰强：在复杂的生产环境中，如强光、电磁干扰等情况下，仍能稳定工作
服务流程
1
业务咨询
2
现场测绘
3
方案确认
4
合同签订
8
售后服务
7
培训、验收
6
安装、调试
5
生产发货
规格参数
| 安装距离 | 150mm±20mm |
| 检测线宽度 | 50mm |
| 采样频率 | 30Hz |
| 传感器分辨率 | 160万 |
| 步进电机 | 86步进电机 |
| 传动方式 | 滚珠丝杠 |
| 行程 | 300mm |
| 传动精度 | 0.04mm |
| 工作电压 | 单相交流220V；隔离供电，频率50Hz；电源功率：2kW；电压波动：±15% |
| 工作电流 | ≤10A |
| 操作方式 | 提供手持操作盒，可实现远近控制 |
